现代高炉出产中，炉腹、炉腰时时由于渣皮的频仍结厚或者脱落造成炉腹、炉腰处的冷却壁温度剧烈颠簸。渣皮的不不变、炉内煤气流和炉料的冲刷以及高温熔渣熔蚀等，给炉腹、炉腰处的冷却壁寿命带来很大影响。很多高炉因炉腹、炉腰冷却壁破损严沉而被迫停产维建，给企业经济效益带来巨大影响。

   在国内炉容1000m3以上级别高炉中，为了提高冷却壁的寿命，在炉腰、炉腹以及炉身下部已普遍使用铜冷却壁。铜冷却壁良好的导热机能，获得了业内宽泛认可，但在使用过程中也存在有以下问题：1、热负荷过高，浪费资源，增长吨铁成本，渣皮频仍脱落，再挂渣再脱落，甚至可能烧宦蜂却壁，影响高炉长命。2、热负荷过低，高炉炉墙容易结瘤，结瘤过大，导致下料不畅，产生悬料，炉墙渣皮脱落又有砸坏风口的风险，迫使高炉休风，严沉会导致炉况变态甚至炉缸冻结。

  是否有一种不变的预挂渣皮能够解决这个问题
？国内表钻研者做了很多工作，但由于炉腹、炉腰部位恶劣的工况前提，险些所有的资料在3个月之内城市侵蚀殆尽。

  鉴于以上近况，开发一种长效不变的资料，为铜冷却壁提供长效；げ愠晌酱饩龅募际跄烟。

  北京精冶源新资料股份有限公司经过持久钻研和工程实际，成功开发了冷却壁长效；ぴ。该产品拥有以下特点：1、在1300℃以上容易挂渣；2、挂渣后形成绝热耐磨资料（约20-30mm）；3、由于渣皮绝热，靠近炉内的渣皮温度靠近炉温，渣皮厚度达到肯定水平，厚度不再增长；4、长效；ね淙幢，从而实现高炉长命。

  该产品于2018年1月在某钢铁企业2000m3高炉上使用，开炉后炉况一止佚常，铜冷却壁热面温度始终维持在一个较低的水平。

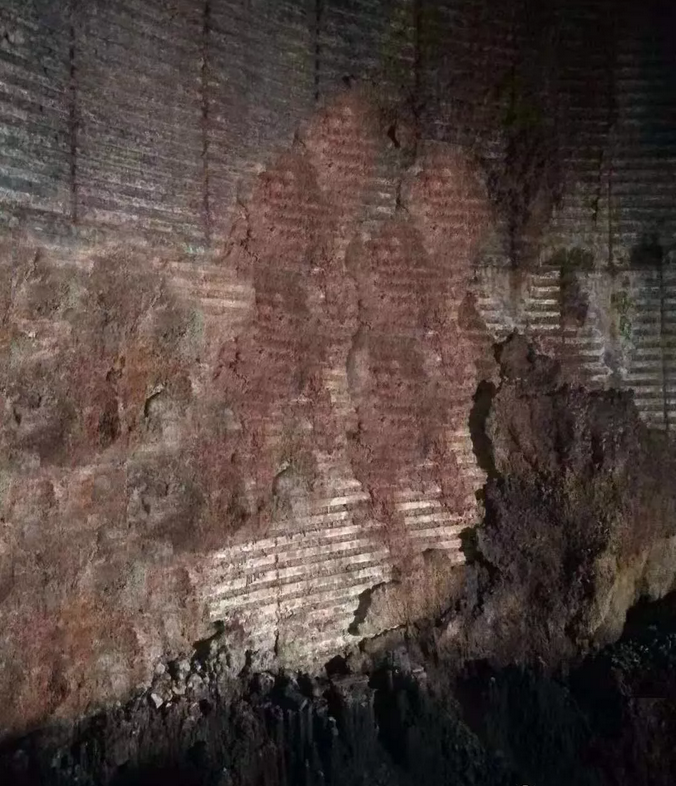

  2018年12月，采暖季错峰限产时该高炉休风后，发现冷却壁浇注料仍有很多残留。汲水掉落的渣皮，靠近冷却壁一端，原浇注料保留了约50mm，靠近炉内部门约有30mm渣皮，如下图所示：
